Оборудование УНПЛ ААИСК

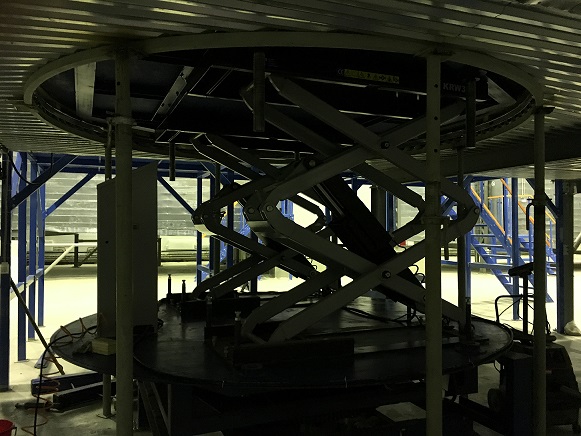

Поворотный электрифицированный стенд для измерения аэродинамических характеристик

Служит для установки на нем моделей, испытываемых воздействием высокоскоростного воздушного потока, в аэродинамической трубе, для размещения измерительного оборудования. Диапазон вертикального перемещения модели (от исходного положения): - 350 мм вниз; - 200 мм вверх. Возможность автоматизированного поворота на 360° с точностью 1°. Привод (Электродвигатель мотор-редуктора – с функцией реверса, имеет второй выходной вал для установки на него маховика в качестве ручного привода. Привод снабжен фиксатором положения. Мощность двигателя привода –0,55 кВт, напряжение питания – 380 В. Управление двигателем привода – дистанционное, кнопочное).

Система для проведения статических и динамических испытаний мостовых конструкций и измерения скорости набегающего потока

Измерение моментов и усилий, возникающих под действием ветровой нагрузки Система представляет геометрически неизменяемую под воздействием прикладываемой нагрузки конструкцию, обеспечивающую испытание пролётных конструкций длинной от 1500 до 3500 мм, шириной до 70 см (включительно), высотой до 20 см. В технологической схеме для проведения статических испытаний предусматривается места крепления двух тензометров FTD-Mini-45, регистрирующих возникающие усилия и крутящий момент в виде их проекций на координатные оси X,Y,Z. Для проведения динамических испытаний мостовых конструкций в системе предусматривается схема крепления пролётной конструкции на пружинных подвесах. Конструкция предусматривает установку четырёх датчиков перемещения, фиксирующих отклонения испытуемой конструкции в четырёх точках, расположенных по углам испытываемой мостовой конструкции. Система комплектуется 2 (двумя) зондами для измерения скорости набегающего потока AreoFlowStandardStraightSeven-HoleProbe.

Технические характеристики зонда:

-возможность одновременного измерения 3-х компонент скорости в измеряемой точке -число отверстий зонда-7 -типовой диаметр наконечника -3,2мм -погрешность измерения зондом средней скорости набегающего потока не более 1% или +-1 м/с(в зависимости, что больше) -частотный диапазон измерения : от 1 до 50Гц.

Лазерная система цифровой трассерной визуализации FlowMaster PIV

Измерение трех компонент скорости потока в заданной области (поле скоростей)

Основные характеристики:

-частота регистрации полей скоростей – до 4500 кадр./с -рабочее расстояние – от 300 мм до 2000 мм -размер сечения рабочего объема – от 15х50 мм до 5000х5000 мм.

Дополнительная информация:rnПроизводитель:LaVision rnСтрана:ГерманияrnГод выпуска:2011.

Лазерная система доплеровской велосиметрии LDV 200 MD

Измерение скорости потока в точке

Основные характеристики:

-диапазон возможных скоростей потока – от 0 до 35 м/с -частота обработки сигнала – 10 кГц -возможные рабочие расстояния – 500, 1000, 2000, 3000 мм.

Дополнительная информация: Производитель:Artium Страна:США Год выпуска:2011.

Система сбора и обработки данных National Instruments

Система предназначена для сбора и обработки данных

Параметры датчиков давления:

-максимальное рабочее давление: не менее 1.245кПа -выходное напряжение при максимальном давлении: 0.03В -точность, от максимального значения: 0.100% -напряжение питания: 4.50В -измеряемая среда: сухой газ -тип датчика: дифференциальный -тип выходного интерфейса : напряжение -диапазон рабочих температур: -25...85 0С -предельно допустимое давление: не менее 24,9 кПа -время реакции: не более 1.0 мс -входное сопротивление: 2.0 кОм -выходное сопротивление: 5.0 кОм

Параметры измерительного модуля:

-количество каналов модуля аналогового ввода: 4 -разрешение канала: 24 бит -аналоговые входы: ±25 мВ -режим опроса аналоговых каналов: Синхронный разъемы аналоговых входов: DSUB 37 pin -количество одновременно опрашиваемых каналов: 4 -максимальная частота дискретизации: 50 кГц -внутренняя запитка: до 10В -кратковременная изоляция: 1000В (СКЗ)

-рабочий диапазон: от -40 до 70°C -поддержка работы с четверть-, полу- и полномостовыми тензодатчиками: + -встроенные источники питания моста напряжением 10 В, 5 В, 3.3 В, 2.5 В: + -наличие разъема для подключения внешнего источника питания от 2 до 10 В: + -допустимые удары – до 30 g полусинус 11 мс, до 50 g полусинус 3 мс: + -совместимость с программным драйвером NI-RIO: +.

Парк тензовесов Schunk FTD

Измерение моментов и усилий, возникающих под воздействием ветровой нагрузки

Основные характеристики:

-диапазон измерений Fx, Fy: ± 1000 Н -диапазон измерений Fz: ± 2500 Н -диапазон измерений Mx, My: ± 120 Н*м -диапазон измерений Mz: ± 120 Н*м

Дополнительная информация: Производитель:Schunk Страна:Германия Год выпуска:2013.

Комплект лазерных датчиков перемещения

Измерение перемещений пролетного строения под воздействием ветровой нагрузки

Лазерный датчик перемещений малого диапазона LAS-T-250:

-диапазон измерения перемещений: 50...300 мм -минимальное разрешение: 0,02 мм -максимальное разрешение: 0,35 мм -нелинейность (для сплошных белых объектов): ±0,03...±1 мм -время отклика (для сплошных белых объектов): – 0,9 мс -источник света : лазерный диод, импульсный -класс лазера: 2. -длина волны: 675 нм -диаметр пятна лазера: 2,0 мм -габаритные размеры: 65х50х20,50 мм

Лазерный датчик перемещений среднего диапазона LAS-T-500:

-диапазон измерения перемещений:100...600 мм -минимальное разрешение: 0,03 мм -максимальное разрешение: 0,6 мм -нелинейность (для сплошных белых объектов): ±0,05...±2 мм -время отклика: 0,9 мс -источник света: лазерный диод, импульсный -класс лазера: 2 -длина волны: 675 нм -диаметр пятна лазера: 2,0 мм -габаритные размеры, мм: 60х50х20,5

Лазерный датчик перемещений большого диапазона LAS-T-800:

-диапазон измерения перемещений: 200...1000 мм -минимальное разрешение: 0,03 мм -максимальное разрешение: 0,7 мм -нелинейность (для сплошных белых объектов): ±0,07...±2,5 мм -время отклика: 10 мс -класс лазера: 2 -длина волны: 675 нм -диаметр пятна лазера: 2,0 мм -габаритные размеры, не более, мм: 135х45х20,4.

Дополнительная информация: Производитель:Way Con Страна:Германия Год выпуска:2013.
